Purus styrker BIM-støtten i MagiCAD – mer presis og effektiv prosjektering
Det har blitt betydelig enklere å prosjektere med Purus-produkter i MagiCAD.
Med et kraftig utvidet BIM-bibliotek og et forbedret Selection Tool kan du nå finne, konfigurere og hente ut riktige 3D-objekter – direkte i prosjekteringen.
Løsningen omfatter produkter fra både Purus og Joti, og gir et samlet bedre grunnlag for prosjektering i MagiCAD.
Purus har de siste årene gjennomført en omfattende satsning på BIM og digital prosjektering i MagiCAD. Gjennom en betydelig utvidelse av BIM-biblioteket i MagiCAD Cloud, kombinert med et kraftig forbedret MagiCAD Selection Tool, er det nå enklere enn tidligere å jobbe effektivt og presist med riktige produkter.
Resultatet er en mer sømløs arbeidsflyt – fra første produktvalg til ferdig 3D-modell – med bedre presisjon og mindre behov for manuelle tilpasninger.
Fra 183 til 764 BIM-modeller

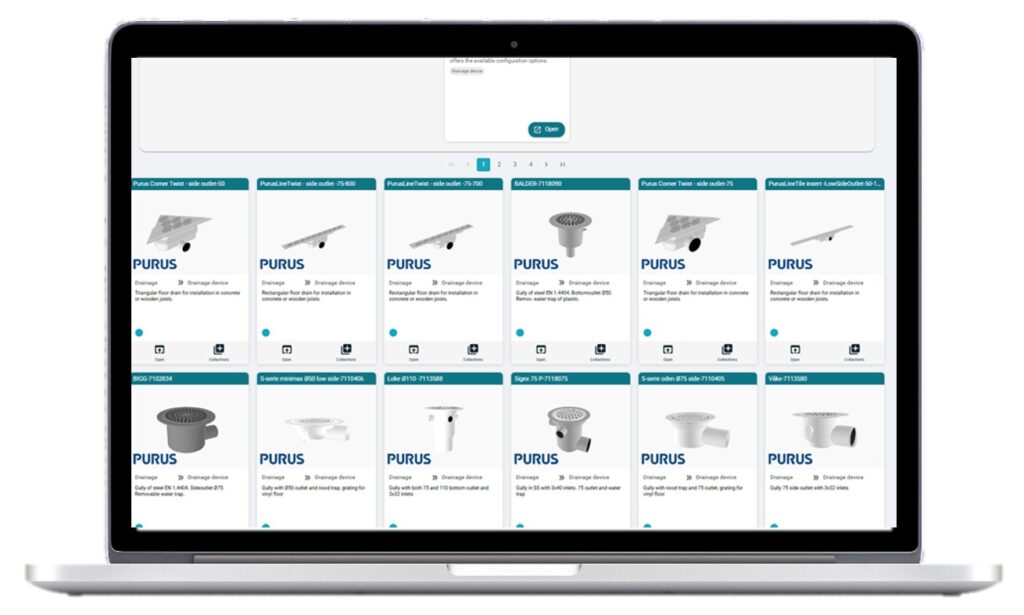

En av de største forbedringene er utvidelsen av Purus sitt BIM-bibliotek i MagiCAD Cloud.
Antallet modeller har økt fra 183 til 764, noe som gir VVS-konsulenter og prosjekterende tilgang til et langt bredere og mer komplett produktsortiment direkte i verktøyet.
Utvidelsen inkluderer blant annet:
- 586 nye modeller som kompletterer sortimentet av standard gulvrenner, inkludert Purusrenne 100, 150, 200, Volum, Kvadrat, Combo og Vaskerom
- Oppdaterte navn og beskrivelser på alle eksisterende modeller, med fokus på tydelighet og konsistens
Dette gjør det mulig å jobbe med produsentverifiserte produkter i langt større grad enn tidligere, uten å måtte ty til generiske løsninger eller manuelle tilpasninger.
En mer logisk struktur i produktbiblioteket
Samtidig som antallet modeller har økt, er også strukturen i BIM-biblioteket forbedret.
Produktene er nå organisert på en mer intuitiv måte:
- Gulvsluk er sortert etter materiale: plast, støpejern og rustfritt stål
- Purus Corner og Line er delt opp etter modell, med valg mellom Tile Insert og rustfri rist
- Gulvrenner er strukturert etter modell og videre sortert etter størrelse
Denne strukturen er direkte integrert i MagiCAD Cloud og gir en mer logisk inngang til produktene for alle som jobber i AutoCAD og MagiCAD.

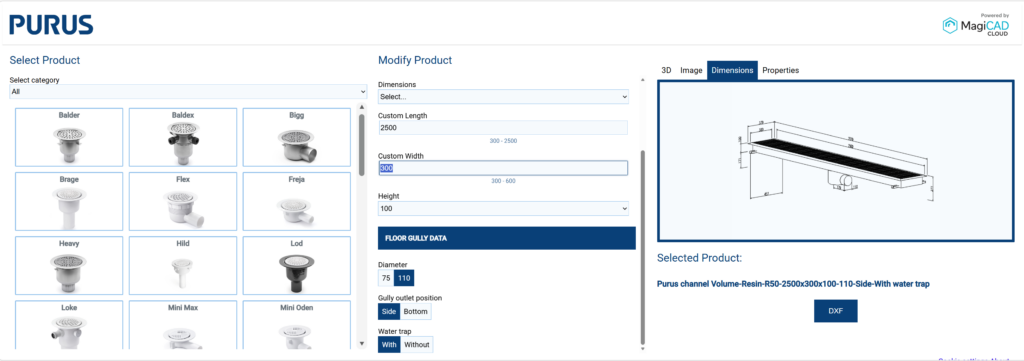

Selection Tool som en naturlig del av prosjekteringen
Parallelt med utvidelsen av BIM-biblioteket er MagiCAD Selection Tool videreutviklet for å støtte en mer effektiv prosjekteringsprosess.
Verktøyet fungerer som bindeleddet mellom produktvalg og BIM-modell, og gjør det mulig å:
- Filtrere produkter basert på installasjonssituasjon og anbefalte bruksområder
- Navigere visuelt ved hjelp av produktbilder, i stedet for kun tekstbaserte lister
- Velge riktig produkt og deretter konfigurere det basert på prosjektets krav
Når valget er gjort, genereres et korrekt og oppdatert 3D-objekt som kan brukes direkte i modellen.
Dette reduserer risikoen for feil og sikrer bedre samsvar mellom prosjektering og faktisk leveranse.
Samspillet mellom BIM-biblioteket og Selection Tool gjør at du kan gå fra produktvalg til ferdig, tilpasset BIM-objekt i én og samme arbeidsflyt.
Kundetilpassede BIM-objekter – direkte i verktøyet
En av de mest betydningsfulle forbedringene er muligheten for kundetilpasning direkte i BIM-modellen.
For flere av de rustfrie gulvrennene kan man nå hente ut 3D-objekter med prosjektspesifikke mål, uten behov for ekstern tilpasning.
Dette gjelder blant annet:
- Purusrenne 100, 150, 200 og Volum, som kan leveres både i standardstørrelser og kundetilpassede lengder
- Sandfang, som kan justeres i lengde og bredde
- Fordampningsrenner, som kan tilpasses i lengde, bredde og høyde
Øvrige standardrenner er tilgjengelige i faste lengder, noe som gir en god balanse mellom standardisering og fleksibilitet.
For prosjekterende betyr dette at man i større grad kan jobbe med reelle, produksjonsnære løsninger allerede i tidlig fase.
Nye produkter tilgjengelig i verktøyet
Det oppdaterte Selection Tool inkluderer også flere produkter som tidligere ikke har vært tilgjengelige i BIM-sammenheng.
Blant disse er:
- Purusrenne 150
- Vaskerom
- Fordampning
- Sandfang
Dette gjør det enklere å prosjektere komplette løsninger innenfor samme verktøy, uten å måtte supplere med eksterne modeller.
Mer presisjon - mindre friksjon
Samlet sett gir disse oppdateringene en mer effektiv og presis prosjekteringsprosess.
Med flere tilgjengelige BIM-modeller, bedre struktur, visuell navigasjon og mulighet for kundetilpasning direkte i verktøyet, reduseres behovet for manuelle tilpasninger og mellomledd.
Resultatet er:
- Raskere og mer treffsikkert produktvalg
- Bedre koordinering i prosjektene
- Færre kompromisser i løsningene
- En smidigere overgang fra prosjektering til installasjon
Vil du vite mer?
Ønsker du å komme i gang med Purus i MagiCAD, eller se hvordan løsningene kan brukes i dine prosjekter, ta kontakt med oss – så hjelper vi deg i gang.
